微機型直流高壓發生器使用說明
微機型直流高壓發生器使用說明

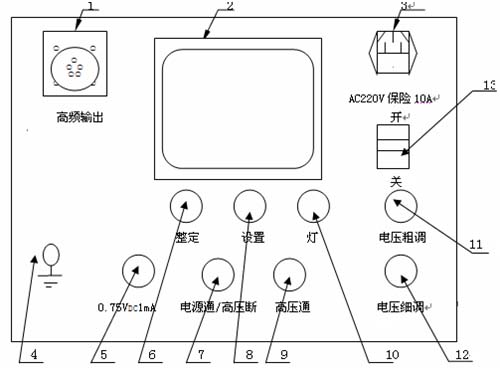

圖2 JHZGF 系列直流高壓發生器控制箱面板示意圖
|

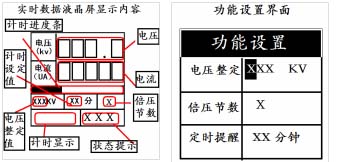

圖3 JHZGF系列直流高壓發生器液晶顯示界面
⑴ 高頻輸出及電壓、電流測量電纜快速聯接多芯插座:用于機箱與倍壓部分的聯接。聯接時只需將電纜插頭上的白點對準插座上的白點順時針方向轉動到位即可。拆卸時只需逆時針轉動電纜插頭即可。注意:安裝、拆卸插頭時,請握緊插頭的金屬圓環處旋轉。嚴禁手握電纜線旋轉及拉撥電纜線旋轉,以免造成插頭與電纜線之間斷線。
⑵液晶顯示屏:顯示測量數據;電壓整定數值;定時提醒;倍壓節數等,顯示內容與您的操作有關。
⑶ 電源輸入插座:單相交流220V±10%,50Hz。將隨機配置的電源線與電源輸入插座相聯(插座內自帶保險管10A或單獨保險座)。
⑷接地接線柱:此接地端子與倍壓筒接地端子及試品接地聯接為一點后,再與接地網相連。
⑸75%VDC-1mA用黃色帶燈按鈕:紅燈亮時有效。當按下黃色按鈕后黃燈亮,輸出高壓降到原來的0.75倍,并保持此狀態,此功能是專門為氧化鋅避雷器快速測量用0.75VDC-1mA,按下綠色按鈕紅燈、黃燈均滅,高壓切斷并退出0.75倍狀態。
⑹⑻功能按鈕：1、整定按鈕：（多功能鍵）當您在使用發電機電源進行試驗時，由于未接地，機器無法啟動，且屏幕提示區出現未接地提示和圖片閃爍提示；當您按下此按鈕3秒后可解除未接地告警，提示區仍為未接地提示，圖片停止閃爍，機器可以正常升壓。2、設置按鈕（多功能鍵）當您需要定時提醒時在實時數據界面按下此按鈕可啟動定時提醒，屏幕左下方出現計時，數據區下方進度條開始走動，當計時滿時，進度條滿，蜂鳴器響。任何時候再按下此按鈕計時器都會重新可始計時。
復用功能：在使用過程中，如需改變電壓整定數值，定時提醒數值，倍壓節數時，可在按下整定按鈕后，再按設置按鈕屏幕進入功能設置界面。（進入功能設置界面后，若3秒內沒有任何操作則自動回到實時數據界面，在功能設置界面下請不要升壓，以免造成機器和試品的損壞）在功能設置界面下
按下整定按鈕，改變調整對象{選中的對象為高亮暗淡顯示}
按下設置按鈕，改變被調整對象的數值（若對象是倍壓節數，則可以改變單雙
⑻ 單雙節選擇開關(為雙節倍壓筒專用)、電壓滿度換檔(分節)開關:當開關撥向1時,倍壓筒為單節,電壓表顯示的是單節倍壓筒電壓;當開關撥向2時,倍壓筒為雙節,電壓表顯示的是雙節倍壓筒電壓。
雙節倍壓筒使用時,請將上節下端法蘭白點標記對準下節上端法蘭白點后,順時針方向旋轉
到碰足(約30度角左右),即上下節電氣聯接到位,反之為卸下。
單節使用時,請別忘記把另配置的一端頂蓋,用上述的方法裝到下節的頂端上。
⑺ 綠色帶燈按鈕:綠燈亮表示電源已接通及高壓斷開。在紅燈亮狀態下,按下綠色按鈕,紅燈滅綠燈亮,高壓回路切斷。
⑼ 紅色帶燈按鈕、高壓接通按鈕、高壓指示燈:在綠燈亮的狀態下,按下紅色按鈕后,紅燈亮綠燈滅,表示高壓回路接通。此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下紅色按鈕紅燈亮,綠燈仍亮,但松開按鈕紅燈滅綠燈亮,表示機內保護電路已工作,此時必須關機檢查過壓整定撥盤開關是否小于滿量程的5%及有無其它故障,檢查無誤后再開機。
⑽燈按鈕：液晶屏背光，若您在昏暗的環境下進行試驗，看不清屏幕顯示的內容時可按下此按鈕，背光亮，再次按下，則背光滅。
⑾ 粗調電壓調節電位器:該電位器粗調多圈電位器,順時針旋轉為升壓,反之為降壓。此電位器具備控制電子零位保護功能。因此升壓前必須先回零位。電壓調節精度0.1%kV,試驗完畢后,該電位器應回到零位上。
⑿ 細調電壓調節電位器:為調整精度用,該電位器微調多圈電位器,順時針旋轉為升壓,升壓很微慢,反之為降壓。細調一般為最后用于調整電壓準確數和做氧化鋅避雷器試驗,最后調整電流準確數用。試驗完畢后,該電位器應回到零位上。
⒀ 電源開關:將此開關朝上邊按下,電源接通,綠燈亮;反之為關斷。避免用此開關直接關斷高壓,關機時,首先使電壓粗調和微調電位器都回到零位后,然后關閉電源開關。
|

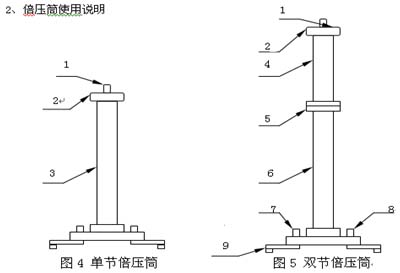

1.高壓引出接線柱 2.均壓罩
3.倍壓筒體 4.上節倍壓筒
5.上下節聯接法蘭 6.下節倍壓筒
7.接地端子 8.與控制箱聯接電纜插座
9.△-Y形伸縮式接腳
