JHVLF-80KV系列超低頻交流高壓試驗裝置
- 說明書下載：???
- 型號：???JHVLF-80KV

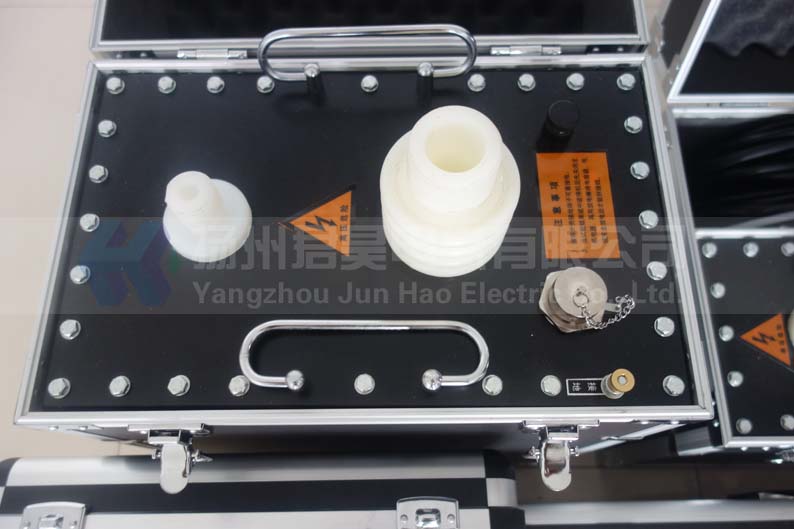

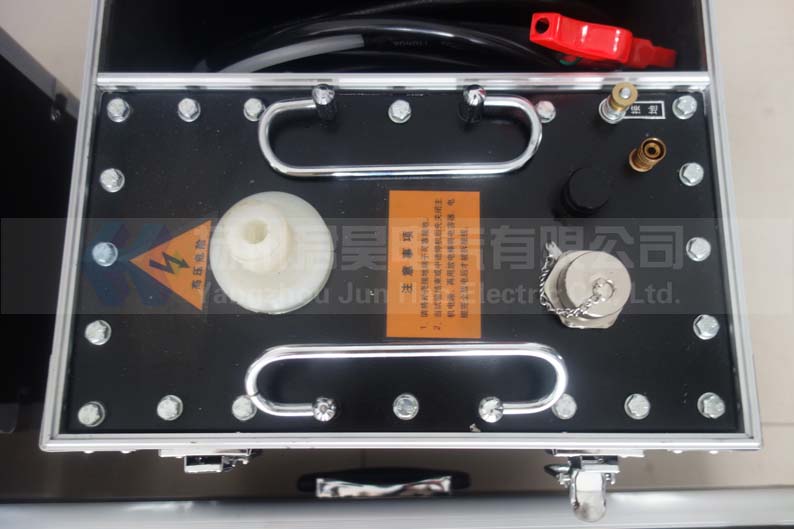

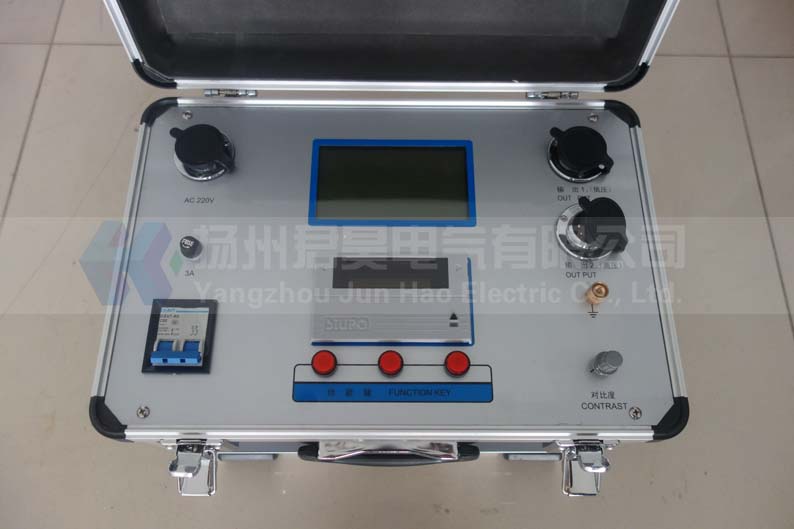

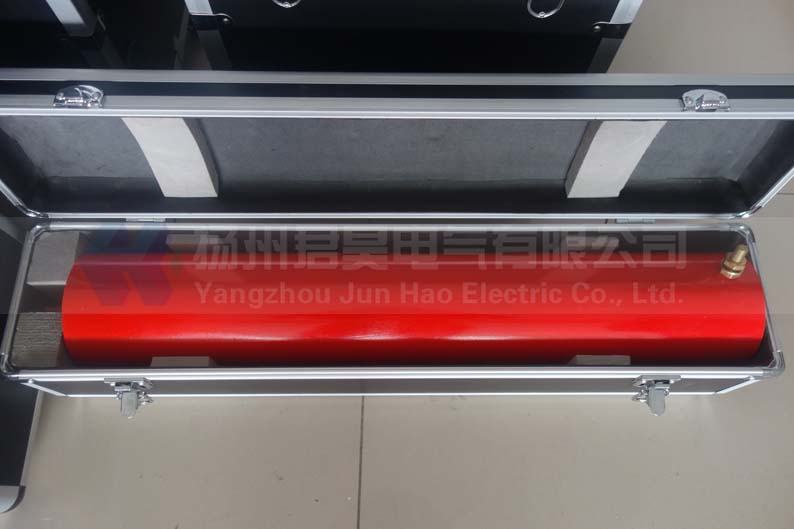

產品簡介
1、JHVLF-80KV系列超低頻交流高壓試驗裝置規格：80KV/0.5μF（智能/全自動），適用35kV電壓電纜、電力電容器、大中型發電機和電動機試驗。
2、接合現代數字變頻先進技術，采用微機控制，自動升壓、降壓、放電，運有光電控制輸出0.1HZ正弦波，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕，大屏幕液晶顯示，清晰直觀，且能顯示輸出波形并帶打印輸出。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。
現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外保護功能設計如下：
3、過壓保護：當超過所設定的試驗電壓值的百分之十時（或1.1倍），儀器將停機保護，動作時間小于20毫秒。
4、過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20毫秒。
—————————————————————————————————————————————————————
產品別稱
程控超低頻高壓發生器、智能超低頻高壓發生器、0.1hz 超低頻高壓發生器、0.1hz程控超低頻高壓發生器、超低頻發生器、超低頻耐壓裝置、超低頻高壓裝置 、超低頻高壓發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流高壓試驗裝置、超低頻耐壓試驗裝置
—————————————————————————————————————————————————————
產品特點
1、JHVLF-80KV系列超低頻交流高壓試驗裝置結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。
2、現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。
3、從國內外多年的理論和實踐證明，用超低頻交流高壓試驗裝置替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。
—————————————————————————————————————————————————————
產品參數
|
JHVLF-80/0.5 |
80kV （峰值） |
0.1Hz,≤0.5μF |
12A |
控制器：5㎏ 一級升壓器（30kV）：25㎏ 二級升壓器（50kV）：50㎏ |
|
0.05Hz,≤1μF |
||||
|
0.02Hz,≤2.5μF |
不同類型發電機的單相對地電容量
|
型號 |
汽輪發電機 |
水輪發電機 |
|||||
|
發電機容量(MW) |
200 |
300 |
600 |
85 |
125-150 |
300 |
400 |
|
單相對地電容(μF) |
0.198 |
0.18-0.26 |
0.31-0.34 |
0.69 |
1.8-1.9 |
1.7-2.5 |
2.0-2.5 |
交聯聚乙烯絕緣單芯電力電纜的電容量(μF/km)
|
截面積 mm2電容μF/km電壓 kV |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
270 |
|
10 |
0.15 |
0.17 |
0.18 |
0.19 |
0.21 |
0.24 |
0.26 |
0.28 |
0.32 |
0.38 |
- |
|
35 |
- |
- |
- |
0.11 |
0.12 |
0.13 |
0.14 |
0.15 |
0.16 |
0.17 |
0.19 |
選配表
|
型 號 |
額定電壓 |
帶載能力 |
電源保險管 |
產品結構、重量 |
|
JHVLF-30/1.1 |
30kV （峰值） |
0.1Hz,≤1.1μF |
5A |
控制器：4㎏ 升壓器：25㎏ |
|
0.05Hz,≤2.2μF |
||||
|
0.02Hz,≤5.5μF |
||||
|
JHVLF-40/1.1 |
40kV （峰值） |
0.1Hz,≤1.1μF |
6A |
控制器：4㎏ 升壓器：35㎏ |
|
0.05Hz,≤2.2μF |
||||
|
0.02Hz,≤5.5μF |
||||
|
JHVLF-50/1.1 |
50kV （峰值） |
0.1Hz,≤1.1μF |
7A |
控制器：4㎏ 升壓器：50㎏ |
|
0.05Hz,≤2.2μF |
||||
|
0.02Hz,≤5.5μF |
||||
|
JHVLF-60/1.1 |
60kV （峰值） |
0.1Hz,≤1.1μF |
10A |
控制器：4㎏ 一級升壓器（30kV）：25㎏ 二級升壓器（30kV）：, , 45㎏<, div=""> |
|
0.05Hz,≤2.2μF |
||||
|
0.02Hz,≤5.5μF |
||||
|
JHVLF-70/0.5 |
70kV （峰值） |
0.1Hz,≤0.5μF |
10A |
控制器：4㎏ 一級升壓器（30kV）：25㎏ 二級升壓器（40kV）：50㎏ |
|
0.05Hz,≤1μF |
||||
|
0.02Hz,≤2.5μF |
||||
|
JHVLF-80/0.5 |
80kV （峰值） |
0.1Hz,≤0.5μF |
12A |
控制器：4㎏ 一級升壓器（30kV）：25㎏ 二級升壓器（50kV）：50㎏ |
|
0.05Hz,≤1μF |
||||
|
0.02Hz,≤2.5μF |
電纜的超低頻耐壓試驗方法
|
電纜額定電壓 U0/Un |
交接試驗電壓 |
預防性試驗電壓 |
||
|
電壓倍數 |
電壓值（kV） |
電壓倍數 |
電壓值（kV） |
|
|
1.8/3 |
3U0 |
5 |
3U0 |
5 |
|
3.6/6 |
3U0 |
11 |
3U0 |
11 |
|
6/6 |
3U0 |
18 |
3U0 |
18 |
|
6/10 |
3U0 |
18 |
3U0 |
18 |
|
8.7/10 |
3U0 |
26 |
3U0 |
26 |
|
12/20 |
3U0 |
36 |
3U0 |
36 |
|
21/35 |
3U0 |
63 |
3U0 |
63 |
|
26/35 |
3U0 |
78 |
3U0 |
78 |
